USB 2.0 防護方案

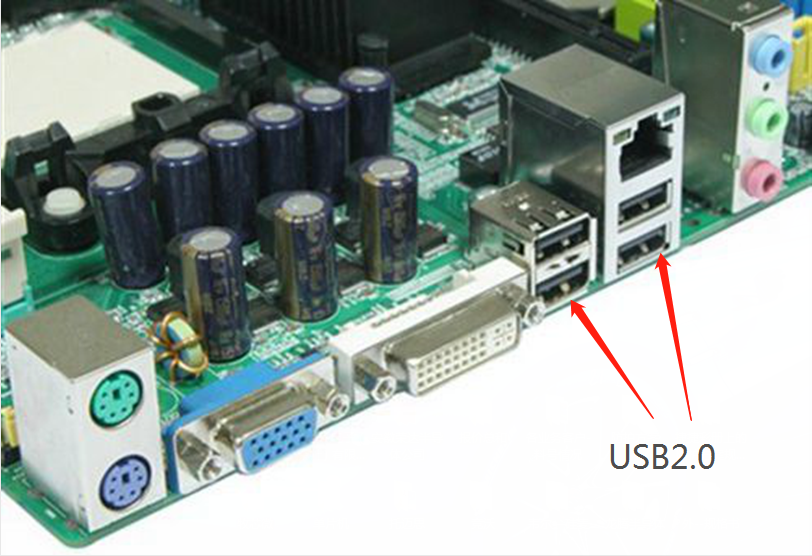

一 、應用背景
1.USB2.0支持熱插拔;
2.USB2.0的最大傳輸帶寬高達480Mbps;
3.USB2.0易受靜電損壞;
二 、方案闡述
1.在USB2.0的電源線VBUS，采用保護IC芯片。
2.在USB2.0的數據線采用一顆TVS，結電容小、殘壓低、反應速度快、滿足USB2.0的高速傳輸要求。
3.可通過ESD IEC61000-4-2 Level 4 Contact Discharge:8KV,Air Discharge:15KV 測試。

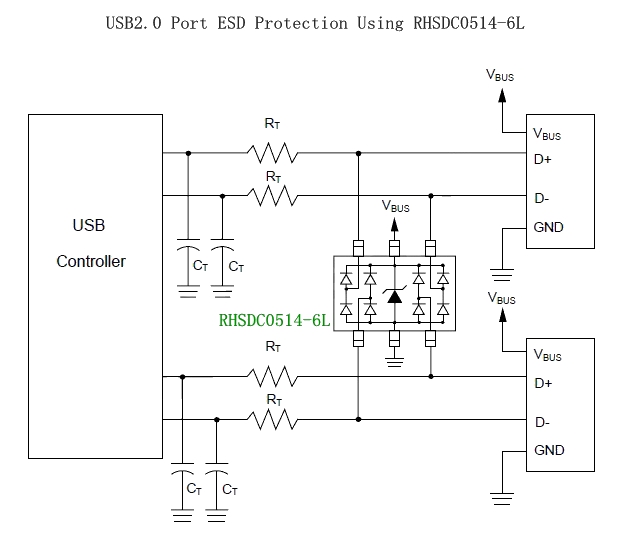

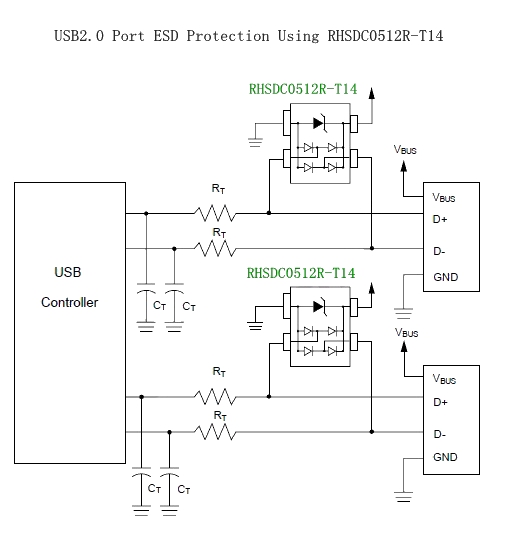

方案防護電路圖：
|
